Балансировка винта

Для балансировки воздушного винта понадобится:

• Специальная шайба с наружным диаметром 25.4 мм и отверстием 1 мм в центре, толщина шайбы 4 мм.
• Планка для крепления шайбы в ступице винта. (фото 1)
• Пластилин
• Поролон   (фото 2)
• Эпоксидная смола
• Проволока Ø5мм (фото 3)
• Весы (фото 7)

В начале нужно собрать воздушный винт. Лопасти вставить в ступицу. Лопасти можно устанавливать в любое гнездо ступицы. Установить одинаковые углы лопастей. Угол установки лопастей 0°

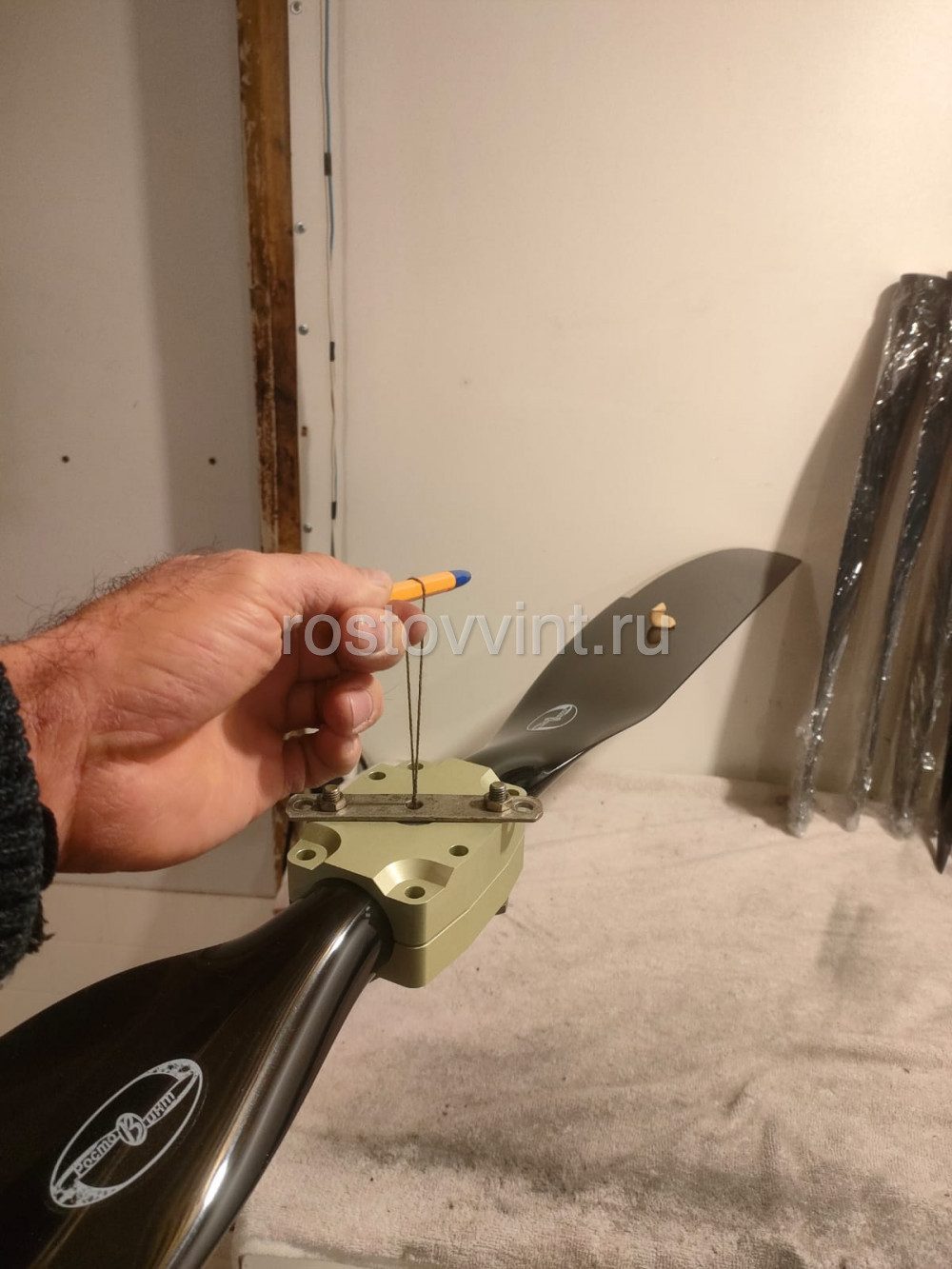

В специальную шайбу продеть капроновую нитку и закрепить. Далее в ступицу вставить шайбу, закрепить планкой. (фото 4)

Подвесить винт на нитке в помещении без сквозняков т.е. без движения воздуха. Концы лопастей, при вращении винта должны проходить около стены. На стене нужно отметить высоту прохождения каждой лопасти.

Далее при помощи пластилина нужно загрузить лёгкие лопасти и добиться чтобы лопасти винта проходили по одной метке -  винт был в состоянии равновесия. Добавлять пластилин до состояния равновесия. Класть кусочки пластилина нужно сверху на лопасть на середину длины, от оси вращения на 0,5R.   (фото 5)

Лёгкие лопасти, которые необходимо загрузить отметить малярным скотчем. Разобрать винт. Вынуть лопасти. При помощи ножа вскрыть бирку с шифровкой на торце лопасти, в центре. (фото 6)

На точных весах взвесить грузы из пластилина (±0,5 грамм).  (фото 7)

Вырезать из поролона не большие полоски с размерами 8мм х 8мм х 50мм пропитать эпоксидной смолой. Взвесить пропитанный поролон на весах. Вес должен быть таким же как у пластилина. Прутком из проволоки протолкать поролон во внутрь лопасти Конечное положение должно соответствовать месту, где был ранее пластилин, т.е. на половине радиуса винта.

Поролон нужен для удержания эпоксидную смолу, для предотвращения утекания смолы из установленного положения. Вытереть лопасти от остатков смолы. На хвостовике лопасти можно заклеить отверстие, бумагой пропитанной эпоксидной смолой. Или заглушить пенопластовой вставкой. Положить лопасть горизонтально и выждать время до затвердевания эпоксидной смолы.

Далее контроль. Отбалансированный винт должен висеть строго в горизонте.  Концы лопастей должны проходить по одной метке на стене. Допускается разница между метками самой тяжёлой и самой лёгкой  лопасти 3мм
