Серия лопастей разной длины, с одинаковым набором аэродинамических профилей 78П/Л; 82П/Л; 85П/Л; 88П/Л
Материал лопастей – стеклопластик.
Передняя кромка лопасти защищена оковкой из нержавеющей стали.

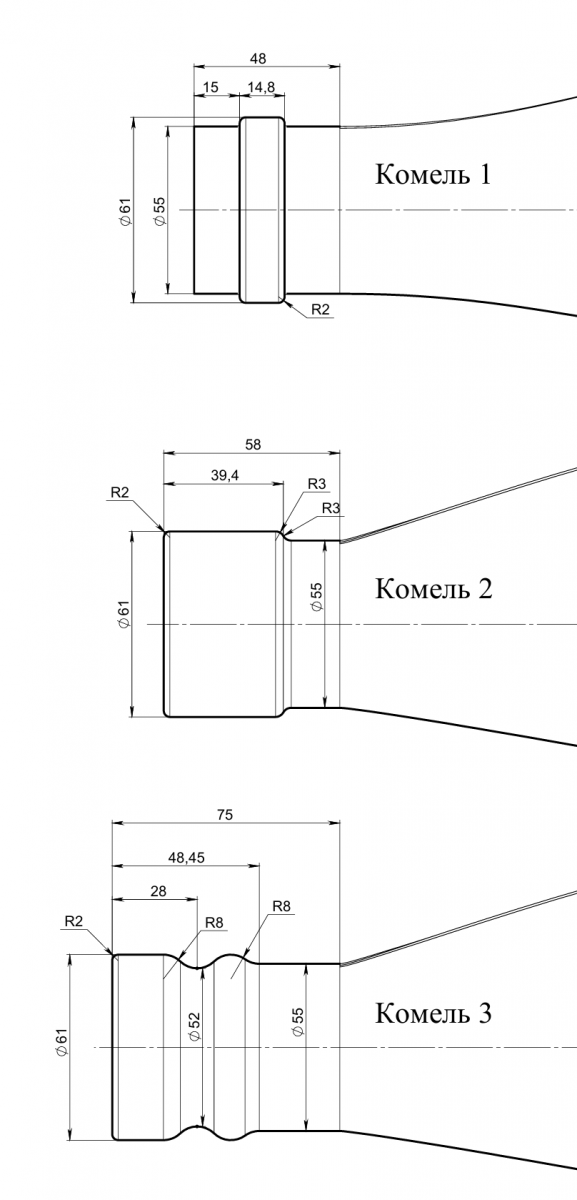

Данную серию лопастей производим с разными комлевыми частями, в зависимости, от нагрузок, действующих на лопасть. Под каждый комель лопасти производятся соответствующие ступицы.
Комель 1 предельная окружная скорость конца лопасти – 230 м/с.
Комель 2 предельная окружная скорость конца лопасти – 270 м/с.
Комель 3 предельная окружная скорость конца лопасти – 270 м/с. Лопасти комлем-3 применяются, если двигатель с легким колен валом и без редуктора.
Предельная частота вращения винта рассчитывается с учетом предельной окружной скорости и диаметра винта.
Эта серия лопастей производится с разной круткой, для разных скоростей полета.

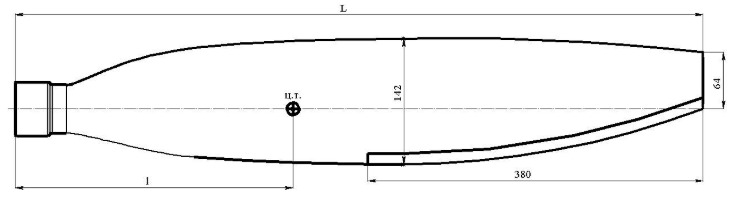

Масса лопасти 800 гр; Расстояние до центра тяжести l= 310 мм; Длина лопасти L=770мм.
Стоимость одной лопасти – К1 --- 7700 р.
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||||
Тип ступицы |
55-2-4 -75 К1 |
55-2-6 -75 К1 |
55-3-3 -75 К1 |
55-3-6 -75 К1 |
55-3-6 -101,6 К1 |
55-4-6 -75 К1 |
55-4-6 -101,6 К1 |
55-5-6 -101,6 К1 |
55-6-6 -101,6 К1 |
Диаметр винта, мм |
1566 |
1614 |
1574 |
1614 |
1640 |
1624 |
1652 |
1652 |
1640 |
Масса винта, кг |
2,8 |
2,85 |
3,6 |
3,85 |
4,15 |
5,0 |
5,4 |
6,3 |
7,3 |
Момент инерции, кг*см2 |
2400 |
2550 |
3600 |
4050 |
4400 |
5600 |
6050 |
6800 |
7800 |
Стоимость винта |
24100 |
25600 |
36300 |
39300 |
40800 |
51500 |
53000 |
65200 |
74900 |
Масса лопасти 820 гр; Расстояние до центра тяжести l= 305 мм; Длина лопасти L=780мм.
Стоимость одной лопасти – К2 --- 8100 р.
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
Тип ступицы |
55-2-6 -75 К2 |
55-3-6 -75 К2 |
55-3-6 -101,6 К2 |
55-4-6 -75 К2 |
55-4-6 -101,6 К2 |
55-5-6 -101,6 К2 |
55-6-6 -101,6 К2 |
Диаметр винта, мм |
1648 |
1636 |
1662 |
1648 |
1676 |
1676 |
1670 |
Масса винта, кг |
3,55 |
4,4 |
4,65 |
5,7 |
6,2 |
7,3 |
8,7 |
Момент инерции, кг*см2 |
3500 |
4600 |
4900 |
6100 |
6500 |
7200 |
8200 |
Стоимость винта, руб. |
30900 |
44000 |
46500 |
56100 |
59100 |
70200 |
79300 |
Масса лопасти 860 гр; Расстояние до центра тяжести l= 320 мм; Длина лопасти L=810 мм.
Стоимость одной лопасти – комель К1 --- 8300 р.
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||||
Тип ступицы |
55-2-4 -75 К1 |
55-2-6 -75 К1 |
55-3-3 -75 К1 |
55-3-6 -75 К1 |
55-3-6 -101,6 К1 |
55-4-6 -75 К1 |
55-4-6 -101,6 К1 |
55-5-6 -101,6 К1 |
55-6-6 -101,6 К1 |
Диаметр винта, мм |
1646 |
1694 |
1654 |
1694 |
1720 |
1704 |
1732 |
1732 |
1720 |
Масса винта, кг |
2,9 |
2,95 |
3,8 |
4,05 |
4,3 |
5,25 |
5,6 |
6,6 |
7,6 |
Момент инерции, кг*см2 |
2750 |
2850 |
4050 |
4550 |
4900 |
6400 |
6850 |
8900 |
9700 |
Стоимость винта |
25300 |
26800 |
38100 |
41100 |
42600 |
53900 |
54400 |
68200 |
78500 |
Масса лопасти 880 гр; Расстояние до центра тяжести l= 315 мм; Длина лопасти L=820 мм.
Стоимость одной лопасти – комель К2 --- 8700 р.
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
Тип ступицы |
55-2-6 -75 К2 |
55-3-6 -75 К2 |
55-3-6 -101,6 К2 |
55-4-6 -75 К2 |
55-4-6 -101,6 К2 |
55-5-6 -101,6 К2 |
55-6-6 -101,6 К2 |
Диаметр винта, мм |
1728 |
1716 |
1742 |
1728 |
1756 |
1756 |
1750 |
Масса винта, кг |
3,65 |
4,6 |
4,85 |
5,95 |
6,5 |
7,6 |
9,0 |
Момент инерции, кг*см2 |
3500 |
4600 |
4900 |
6100 |
6500 |
7300 |
8000 |
Стоимость винта, руб. |
32300 |
42800 |
45300 |
54500 |
57500 |
68200 |
76900 |
Масса лопасти 950 гр; Расстояние до центра тяжести l= 335 мм; Длина лопасти L=850 мм.
Стоимость одной лопасти – комель К2 --- 9400 р.
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
Тип ступицы |
55-2-6 -75 К2 |
55-3-6 -75 К2 |
55-3-6 -101,6 К2 |
55-4-6 -75 К2 |
55-4-6 -101,6 К2 |
55-5-6 -101,6 К2 |
55-6-6 -101,6 К2 |
Диаметр винта, мм |
1788 |
1776 |
1802 |
1788 |
1816 |
1816 |
1810 |
Масса винта, кг |
3,95 |
5,0 |
5,25 |
6,45 |
6,9 |
8,0 |
9,45 |
Момент инерции, кг*см2 |
3800 |
5600 |
6050 |
8100 |
8700 |
9300 |
10000 |
Стоимость винта, руб. |
32100 |
45800 |
48300 |
58500 |
61500 |
73200 |
82900 |
Масса лопасти 1020гр; Расстояние до центра тяжести l= 345 мм; Длина лопасти L=880 мм.
Стоимость одной лопасти – комель К2 --- 10100 р.
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
Тип ступицы |
55-2-6 -75 К2 |
55-3-6 -75 К2 |
55-3-6 -101,6 К2 |
55-4-6 -75 К2 |
55-4-6 -101,6 К2 |
55-5-6 -101,6 К2 |
55-6-6 -101,6 К2 |
Диаметр винта, мм |
1848 |
1836 |
1862 |
1848 |
1876 |
1876 |
1870 |
Масса винта, кг |
4,1 |
5,2 |
5,45 |
6,7 |
7,2 |
8,2 |
9,8 |
Момент инерции, кг*см2 |
4500 |
6100 |
6800 |
8900 |
9550 |
10500 |
11200 |
Стоимость винта, руб. |
34900 |
50000 |
52500 |
64100 |
67100 |
80200 |
91300 |
Таблица. Стоимость ступиц
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||||
Тип ступицы |
55-2-4 -75 К1 |
55-2-6 -75 К1 |
55-3-3 -75 К1 |
55-3-6 -75 К1 |
55-3-6 -101,6 К1 |
55-4-6 -75 К1 |
55-4-6 -101,6 К1 |
55-5-6 -101,6 К1 |
55-6-6 -101,6 К1 |
Стоимость ступицы К1 |
8000 |
9500 |
12500 |
15500 |
17000 |
20000 |
21500 |
26000 |
28000 |
Стоимость ступицы К2 |
- |
14000 |
- |
19000 |
21500 |
23000 |
26000 |
29000 |
30000 |
Стоимость ступицы К3 |
В комплект Воздушного Винта входит:
- Лопасти в чехлах.
- Ступица с стяжными болтами (без болтов крепления винта к двигателю).
- Угломер для установки одинакового угла на всех лопастях.
- Паспорт на винт.
- Инструкция определения и установки оптимального угла лопастей.
