Ступицы

Конструкция воздушного винта состоит из лопастей и ступицы. Ступица позволяет изменять угол лопастей и надёжно фиксировать лопасти. Ступица состоит из двух цельнофрезерованных деталей обжимающих между собой установленные лопасти при помощи болтов. Такая конструкция обеспечивает простату и надёжность сборки винта, и геометрическую точность положения всех лопастей. Ступицы изготавливаются на точном фрезерном станке с ЧПУ, при этом выполняются высокие требования по торцевому и радиальному биению (не более 0,03 мм). В качестве материала для изготовления ступиц используется алюминиевый сплав Д16Т. Ступицы производятся трёх типоразмеров 44, 55, 60. Цифра обозначает диаметр хвостовика лопасти в миллиметрах.



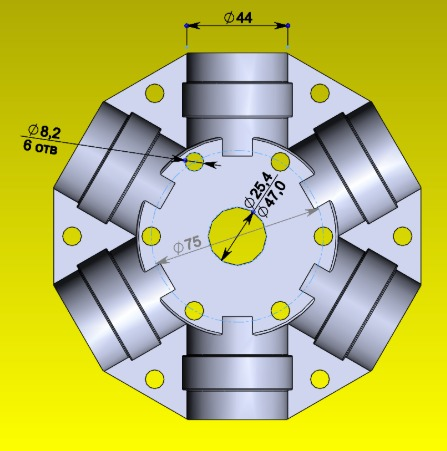

Тип 44

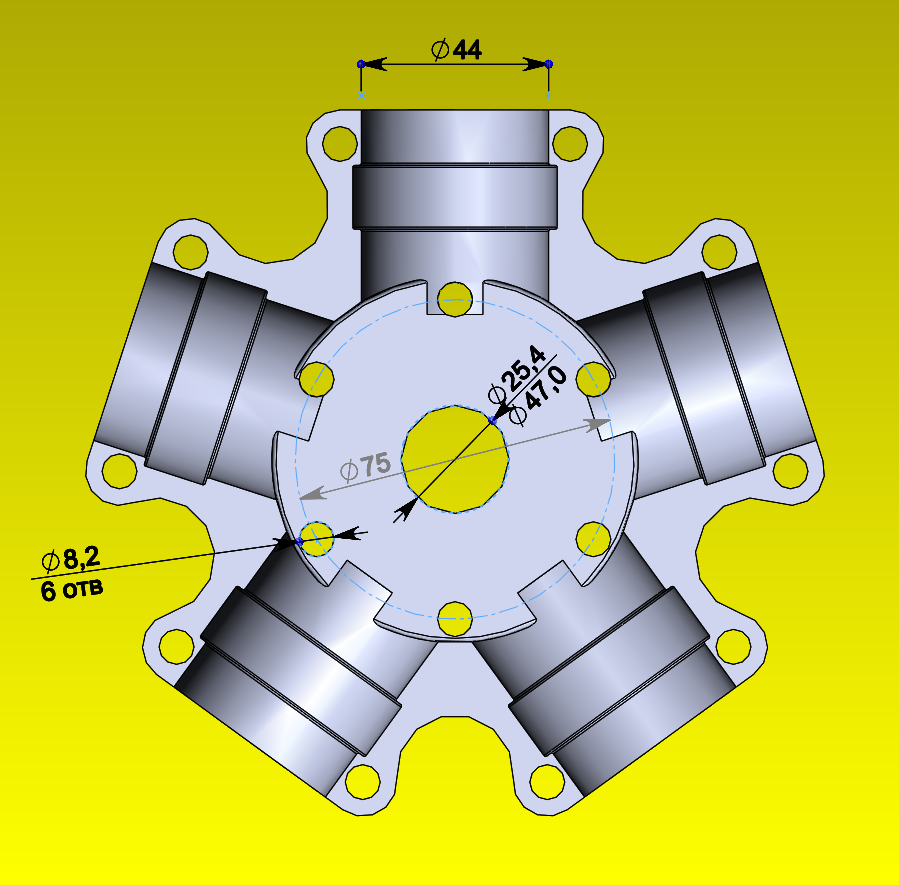

Диаметр хвостовика лопасти Ø44 мм. В ступицы устанавливаются лопасти 61, 64, 67, 74 серии. Диаметры винтов в соответствующих разделах сайта. В серийном производстве 2-х, 3-х, 4-х лопастные. С большим количеством лопастей изготавливаем под заказ 2-х и 3-х лопастные ступицы есть в двух исполнениях: компакт и стандарт. В серийном производстве 2-х, 3-х, 4-х лопастные ступицы. Ступицы с большим количеством лопастей изготавливаем под заказ 2-х и 3-х лопастные ступицы есть в двух исполнениях: компакт и стандарт. В ступицах компакт лопасти устанавливаются максимально близко к центру (оси винта). Ступица имеет малые размеры и малую массу. Крепление 2-х лопастного винта на четырёх болтах М8 расположенных на окружности диаметром Ø75 мм. Крепление 3-х лопастного винта на трёх болтах М8, также расположенных на диаметре Ø75 мм. Винты, собранные на ступицах компакт допускается устанавливать на двигатели мощностью до 50 л.с.

Если мощность более 50 л.с. то следует устанавливать винты со ступицами стандарт. Крепление винта на шести болтах М8 расположенных на диаметре Ø75 мм. Лопасти располагаются в ступице на расстоянии 37 мм от оси вращения винта.

Центрирование ступиц типа 44 выполняется по отверстию Ø25,4 мм

Таблица № 1.

Обозначение

ступицы

44-2-4-75

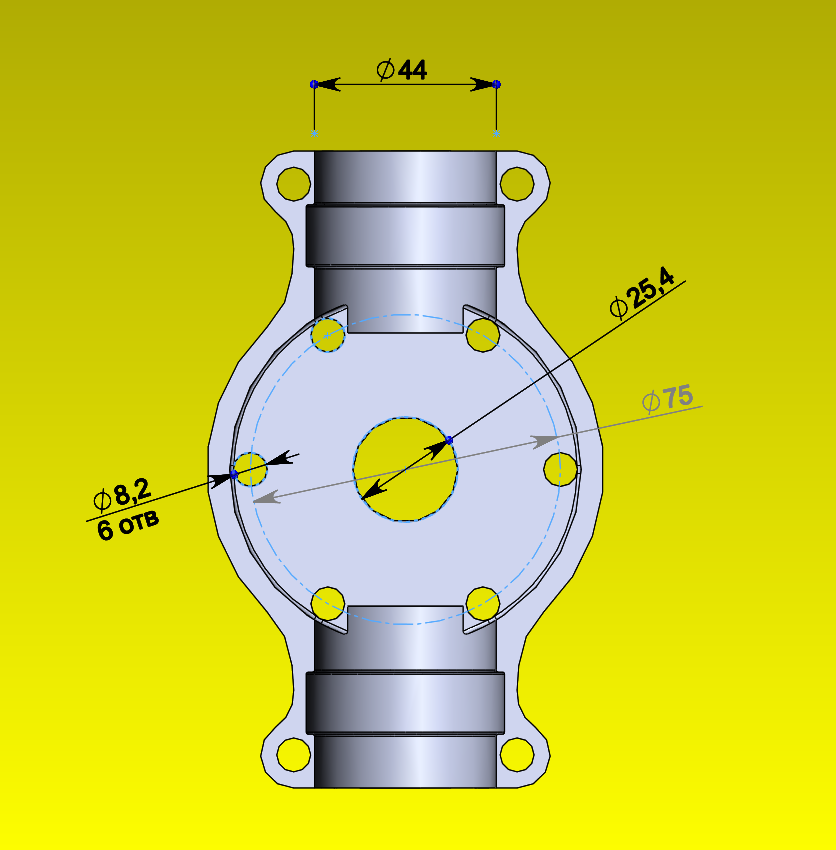

44-2-6-75

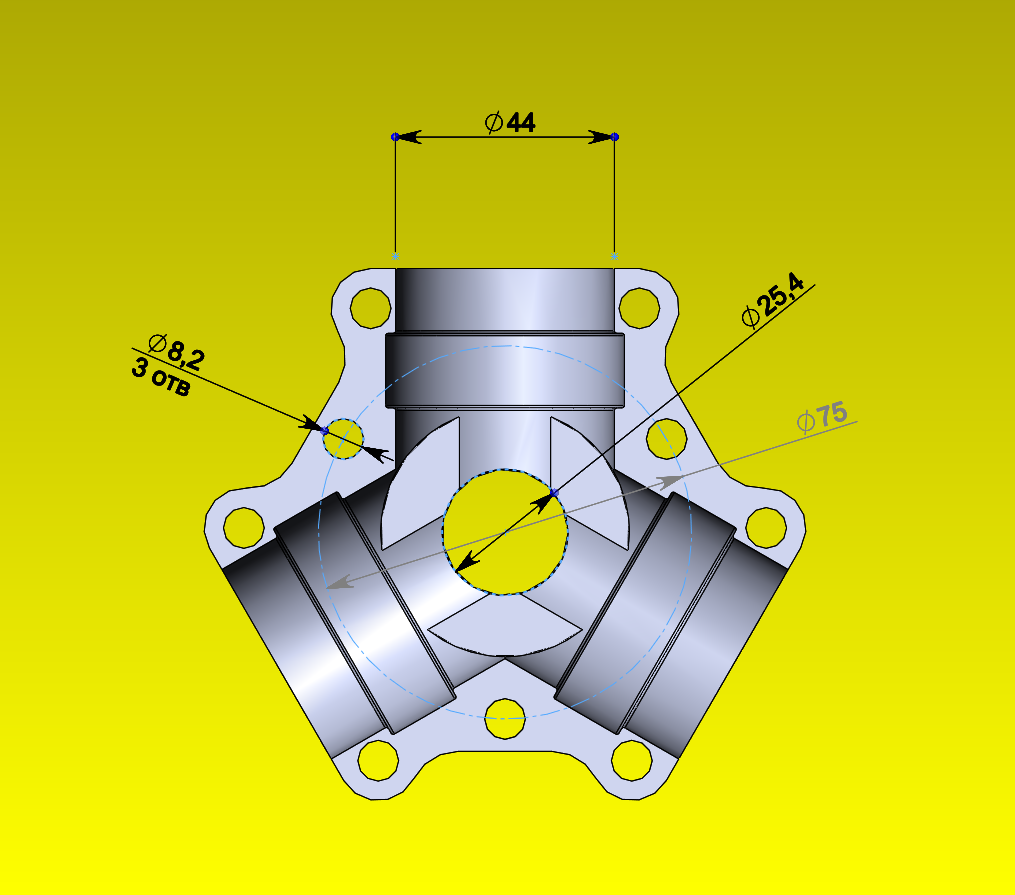

44-3-3-75

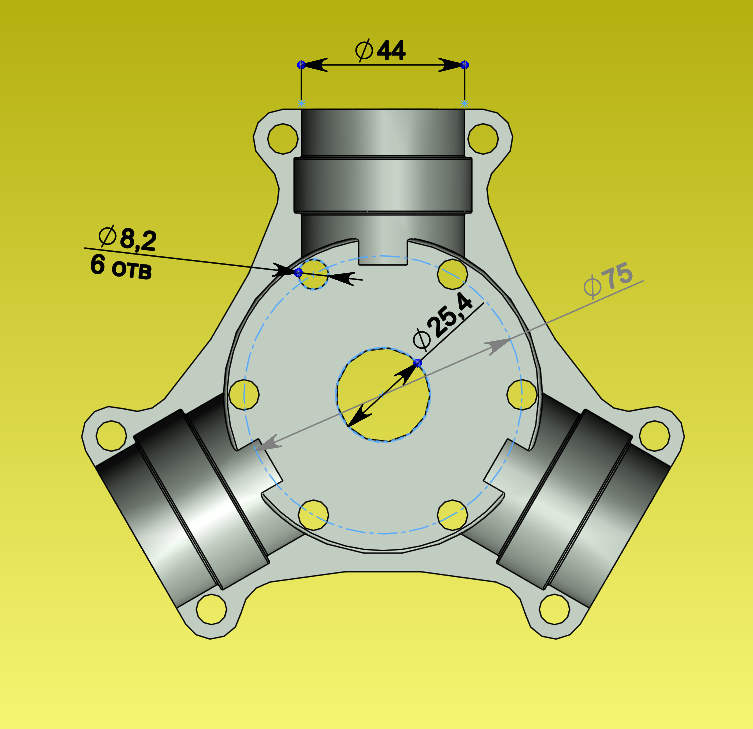

44-3-6-75

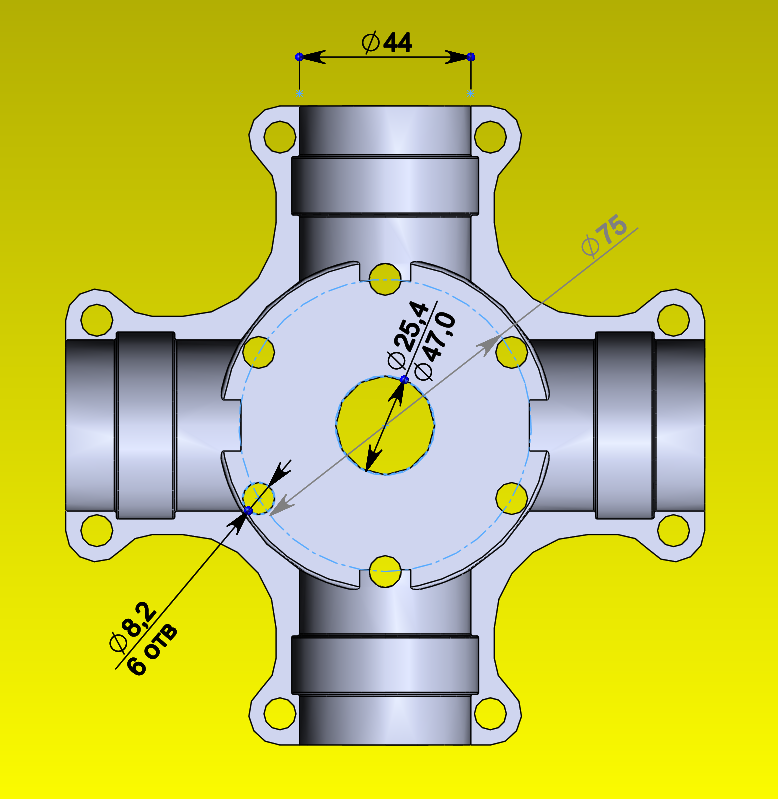

44-4-6-75

Диаметр хвостовика лопасти, мм

44

Количество лопастей

2

2

3

3

4

Количество крепёжных болтов

4

6

3

6

6

Диаметр окружности расположение крепёжных болтов, мм

75

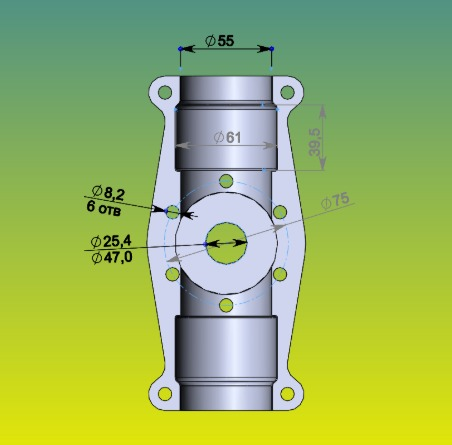

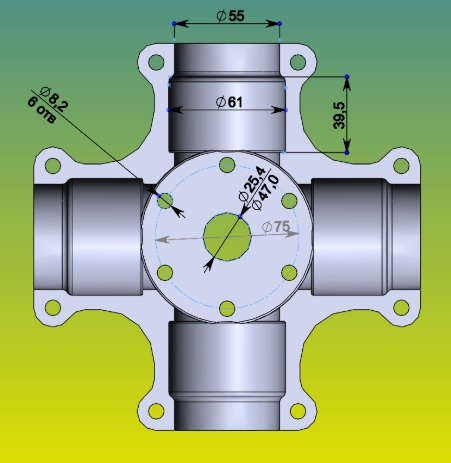

Тип 55



Диаметр хвостовика лопасти Ø55 мм.

В ступицы устанавливаются лопасти 81, 84, 87 серии.

Диаметры винтов в соответствующих разделах сайта.

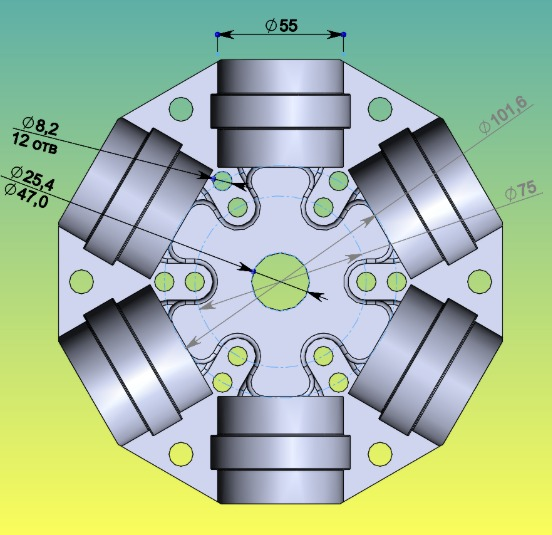

В серийном производстве 2-х, 3-х, 4-х лопастные ступицы. Ступицы с большим количеством лопастей изготавливаем под заказ.

2-х и 3-х лопастные ступицы есть в двух исполнениях: компакт и стандарт.

В ступицах компакт лопасти устанавливаются максимально близко к центру (оси винта). Ступица имеет малые размеры и малую массу.

Крепление 2-х лопастного винта на четырёх болтах М8 расположенных на окружности диаметром Ø75 мм.

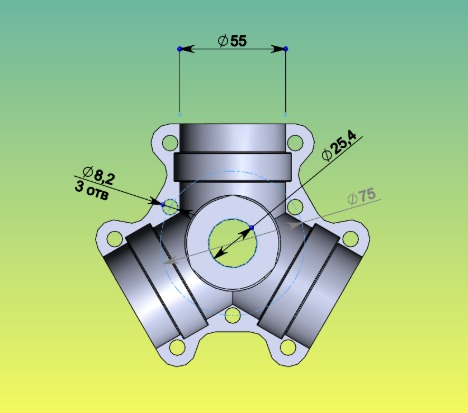

Крепление 3-х лопастного винта на трёх болтах М8, также расположенных на диаметре Ø75 мм. Центрирование по отверстию Ø25,4 мм

Винты, собранные на ступицах компакт допускается устанавливать на двигатели мощностью до 50 л.с.

Ступицы компакт центрируются на отверстие Ø25,4 мм

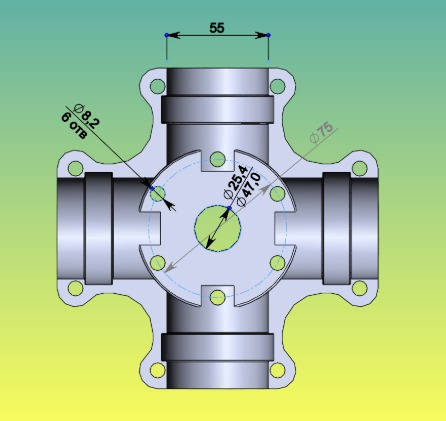

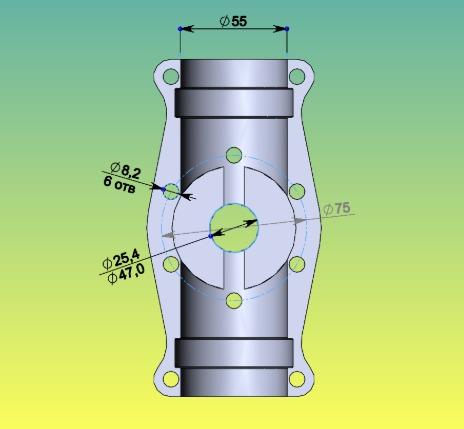

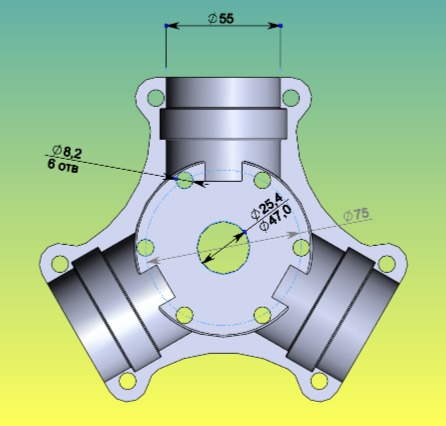

Если мощность более 50 л.с. то следует устанавливать винты со ступицами стандарт. Крепление винта на шести болтах М8 расположенных на диаметре Ø75 мм. Лопасти располагаются в ступице на расстоянии 37 мм от оси вращения винта.

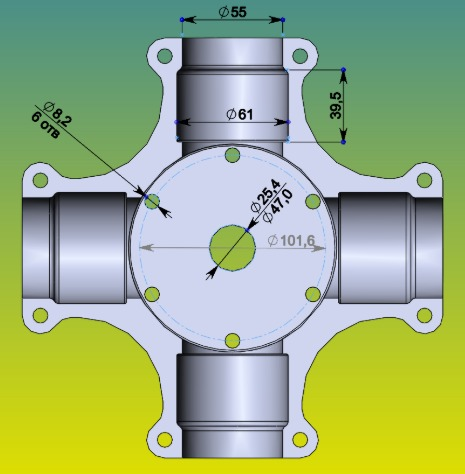

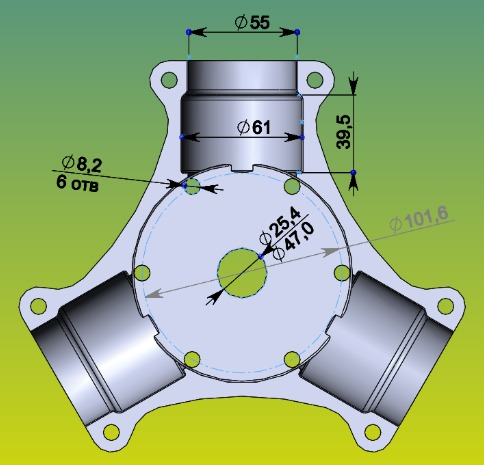

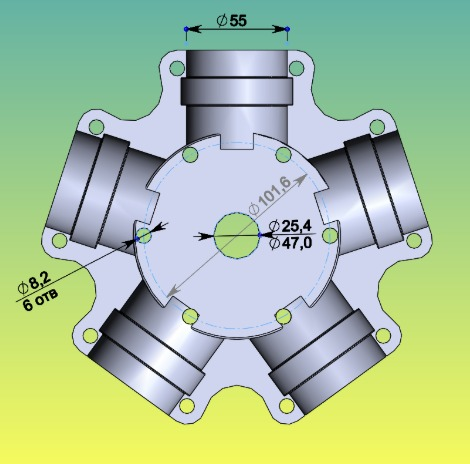

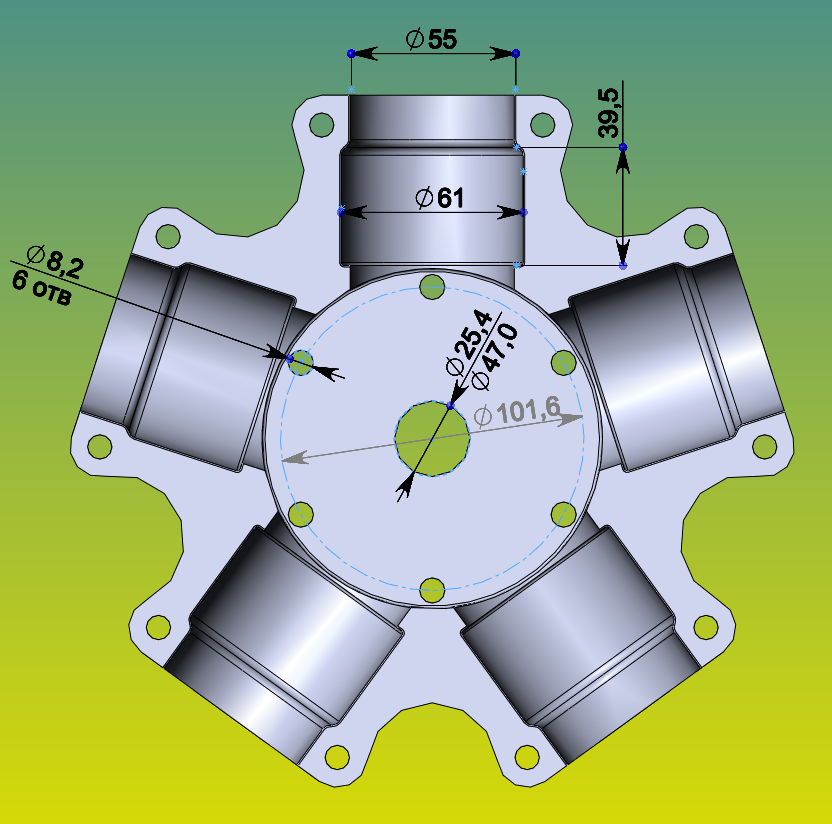

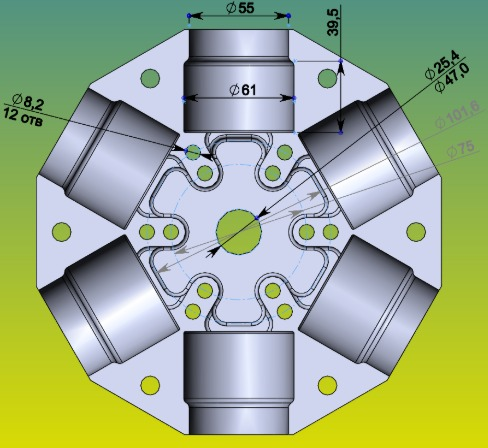

На двигатели с мощностью более 100 л.с. устанавливаются винты с возможностью крепления на шести болтах М8 и на диаметре Ø75 мм и на диаметре Ø101,6 мм.

Ступицы стандарт центрируются или на отверстие Ø25,4 мм или на отверстие Ø47 мм на выбор.

Таблица № 2.

Обозначение

ступицы

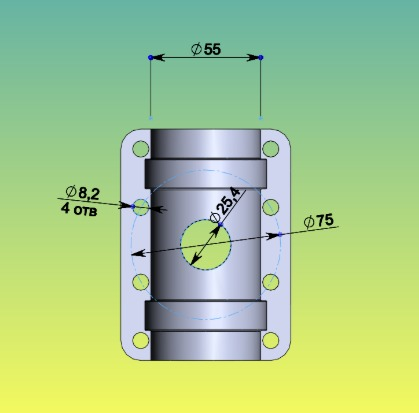

55-2-4-75

55-2-6-75

55-3-3-75

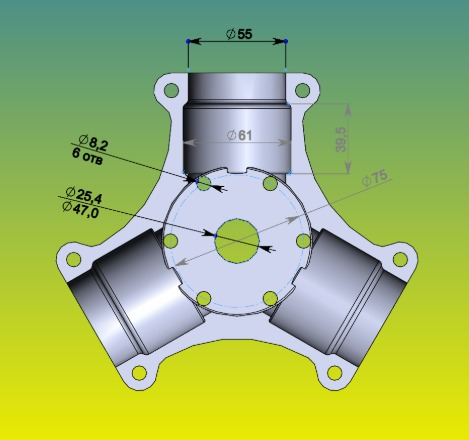

55-3-6-75

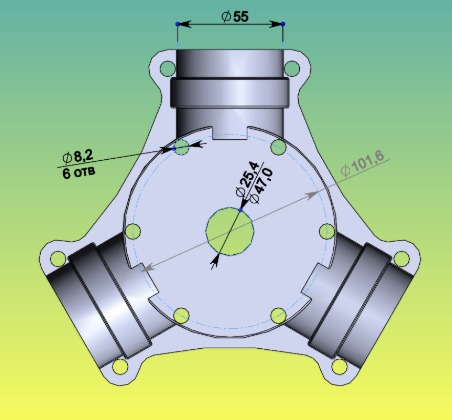

55-3-6-101,6

55-4-6-75

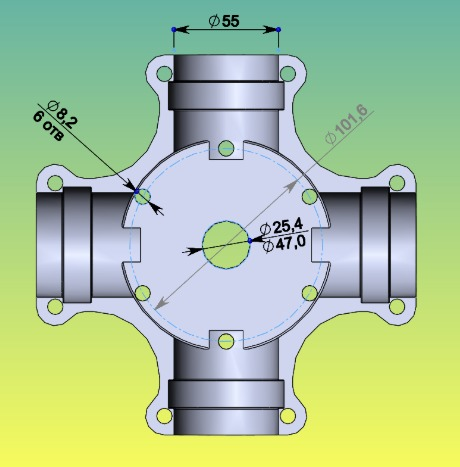

55-4-6-101,6

Диаметр хвостовика лопасти, мм

55

Количество лопастей

2

2

3

3

3

4

4

Количество крепёжных болтов

4

6

3

6

3

6

6

Диаметр окружности расположение крепёжных болтов, мм

75

101,6

75

101,6



Тип 60



Диаметр хвостовика лопасти Ø60 мм.

В ступицы устанавливаются лопасти 95 серии.

Диаметры винтов в соответствующем разделе сайта.

В серийном производстве 2-х, 3-х, 4-х лопастные. С большим количеством лопастей изготавливаем под заказ

2-х лопастные ступицы есть в двух исполнениях: компакт и стандарт.

В ступицах компакт лопасти устанавливаются максимально близко к центру (оси винта). Ступица имеет малые размеры и малую массу.

Крепление 2-х лопастного винта на четыре шпильки М8 вкрученных в одну из половинок ступицы на окружности диаметром 75 мм.

Винты со ступицами стандарт крепятся на шести болтах М8 расположенных на диаметре 75 мм. Лопасти располагаются в ступице на расстоянии 37 мм от оси вращения винта.

На двигатели с мощностью более 100 л.с. устанавливаются винты с возможностью крепления на шести болтах М8 и на диаметре Ø75 мм и на Ø101,6 мм

Ступицы стандарт центрируются или на отверстие Ø25,4 мм или на отверстие Ø47 мм на выбор.

Таблица № 3.

Обозначение

ступицы

60-2-6-75 шпильки

60-2-6-75 болты

60-3-6-75

60-3-6-101,6

60-4-6-101,6

Диаметр хвостовика лопасти, мм

60

Количество лопастей

2

2

3

3

4

Количество крепёжных болтов

6

(шпильки)

6

6

6

6

Диаметр окружности расположение крепёжных болтов, мм

75

101,6
