малой мощности (9 – 50 л.с.) D=1126 ÷ 1564 мм
Винты переставного шага, собираются на ступицах типа 44 (см. стр. Ступицы)
Материал лопастей – стеклопластик.
Серия 55Л
Масса лопасти 360 г; Расстояние до центра тяжести l=190 мм; Длина лопасти L=550 мм.
Передняя кромка лопасти защищена полиуретаном.
Стоимость одной лопасти 4200 р.
Лопасть подходит для работы в трубе.
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Диаметр винта, мм |
1126 |
1172 |
1124 |
1172 |
1182 |
1182 |
1178 |
|
Масса винта, кг |
1,6 |
1,65 |
2,0 |
2,1 |
2,75 |
2,9 |
3,4 |
|
Момент инерции, кг*м2 |
700 |
700 |
900 |
1000 |
1400 |
1600 |
1700 |
|
Стоимость винта, руб |
16900 |
18400 |
25100 |
27300 |
35300 |
42500 |
48700 |
Серия 61П/Л
Масса лопасти 460 г. Расстояние до центра тяжести l=215 мм; Длина лопасти L=610 мм. Передняя кромка лопасти защищена полиуретаном.
Стоимость одной лопасти 5000 р.
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Диаметр винта, мм |
1246 |
1292 |
1244 |
1292 |
1302 |
1302 |
1300 |
|
Масса винта, кг |
1,6 |
1,7 |
2,1 |
2,25 |
2,9 |
3,4 |
4,0 |
|
Момент инерции, кг*м2 |
800 |
800 |
1000 |
1050 |
1700 |
1900 |
2000 |
|
Стоимость винта, руб |
18500 |
20000 |
27500 |
39700 |
38500 |
46500 |
53500 |
Серия 64П/Л
Масса лопасти 490 г. Расстояние до центра тяжести l=230 мм; Длина лопасти L=640 мм.
Передняя кромка лопасти защищена полиуретаном.
Стоимость одной лопасти 5700 р.
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Диаметр винта, мм |
1306 |
1352 |
1304 |
1352 |
1362 |
1362 |
1358 |
|
Масса винта, кг |
1,7 |
1,77 |
2,1 |
2,3 |
3,0 |
3,55 |
4,2 |
|
Момент инерции, кг*м2 |
850 |
950 |
1250 |
1650 |
1950 |
2100 |
2200 |
|
Стоимость винта, руб |
19900 |
21400 |
29600 |
31800 |
41300 |
50000 |
57700 |
Серия 67Л
Масса лопасти 530 г. Расстояние до центра тяжести l=260 мм; Длина лопасти L=666 мм.
Передняя кромка лопасти защищена полиуретаном.
Стоимость одной лопасти 6200 р.
Лопасть подходит для работы в трубе.
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Диаметр винта, мм |
1358 |
1404 |
1356 |
1404 |
1414 |
1414 |
1410 |
|
Масса винта, кг |
1,75 |
1,8 |
2,2 |
2,35 |
3,2 |
3,75 |
4,4 |
|
Момент инерции, кг*см2 |
900 |
1100 |
1400 |
1650 |
2250 |
2400 |
2500 |
|
Стоимость винта, руб. |
20900 |
22400 |
31100 |
33300 |
43300 |
52500 |
60700 |
Серия 69П/Л

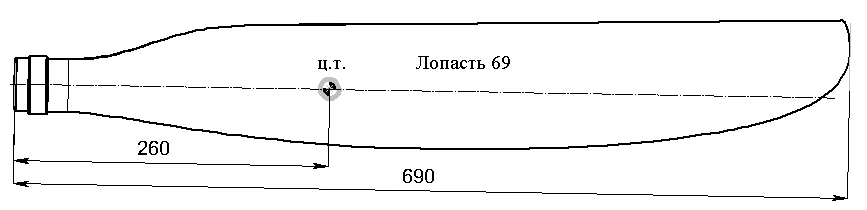

Масса лопасти 580 г. Расстояние до центра тяжести l=280 мм; Длина лопасти L=690 мм.
Передняя кромка лопасти защищена оковкой из латуни.
Стоимость одной лопасти 6600 р.
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Диаметр винта, мм |
1406 |
1452 |
1404 |
1452 |
1462 |
1462 |
1458 |
|
Масса винта, кг |
1,8 |
1,85 |
2,5 |
2,65 |
3,5 |
4,0 |
4,7 |
|
Момент инерции, кг*см2 |
1300 |
1400 |
1950 |
2000 |
3000 |
3300 |
3500 |
|
Стоимость винта, руб. |
21800 |
23300 |
32400 |
34600 |
45000 |
54600 |
63200 |
Стоимость одной лопасти 6600 р.
Масса лопасти 620 г. Передняя кромка лопасти защищена металлической оковкой.
Серия 74П/Л

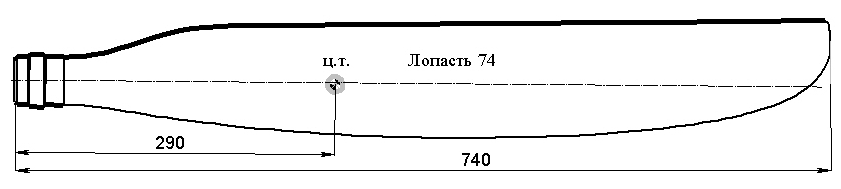

Масса лопасти 600 г. Расстояние до центра тяжести l=290 мм; Длина лопасти L=740 мм.
Передняя кромка лопасти защищена оковкой из латуни.
Стоимость одной лопасти 7000 р.
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Диаметр винта, мм |
1506 |
1552 |
1504 |
1552 |
1562 |
1562 |
1558 |
|
Масса винта, кг |
1,95 |
2,0 |
2,6 |
2,75 |
3,5 |
4,1 |
4,8 |
|
Момент инерции, кг*см2 |
1850 |
1900 |
2500 |
2600 |
3600 |
3950 |
4200 |
|
Стоимость винта, руб. |
22600 |
24100 |
33600 |
35800 |
46600 |
56600 |
65600 |
Таблица. Стоимость ступиц
|
Кол-во лопастей |
2 |
3 |
4 |
5 |
6 |
||
|
Тип ступицы |
44-2-4 -75 |
44-2-6 -75 |
44-3-3 -75 |
44-3-6 -75 |
44-4-6 -75 |
44-5-6 -75 |
44-6-6 -75 |
|
Стоимость ступицы |
8000 |
9500 |
12000 |
14200 |
18000 |
21000 |
23000 |
В комплект Воздушного Винта входит:
- Лопасти в чехлах
- Ступица со стяжными болтами (без болтов крепления винта к двигателю)
- Углокопир для установки одинакового угла на всех лопастях.
- Паспорт на винт
- Инструкция определения и установки оптимального угла лопастей
Пример обозначения воздушных винтов:
64Л-3-1306
"64" – длина лопасти в сантиметрах. Длина лопасти 640 мм.
"Л" – вращение воздушного винта левое. Направление вращения смотрим по ходу движения аппарата. Винт ввинчивается в воздух подобно правой резьбе или левой резьбе.
"3" – трёхлопастной воздушный винт. Количество лопастей воздушного винта.
"1306" – диаметр воздушного винта в миллиметрах.
